Manual instalación Teltonika FMB640 y FMM640

Teltonika FMB640 / FMM640

Fijación del equipo

Para garantizar la máxima funcionalidad del equipo se debe fijar a una superficie plana totalmente en horizontal y con las letras mirando al cielo.

Tenga en cuenta de instalar las antenas de GSM y GPS en un lugar completamente libre de elementos metálicos entre el equipo y el cielo.

Alimentación del equipo

- CABLE NEGRO del FMB640/FMM640: Conectar a NEGATIVO O MASA. Este cable es el de masa general.

- CABLE ROJO del FMB640/FMM640: Conectar a POSITIVO DIRECTO (hasta +30V). Es el que alimenta el equipo.

- CABLE AMARILLO del FMB640/FMM640: Conectar a POSITIVO A TRAVÉS DE CONTACTO.

- CABLE ROSA del FMB640/FMM640: Conectar junto al rojo a POSITIVO DIRECTO.


Conexión al tacógrafo

El cableado suministrado viene con los conectores originales para conexión directa al tacógrafo sin necesidad de empalmes. Sustituya los conectores en caso de que el camión ya traiga otros conectados, y compruebe al arrancar que la centralita no da errores, del siguiente modo:

-      CONECTOR ROJO: conectar al C del tacógrafo.

-      CONECTOR MARRÓN: conectar al D del tacógrafo.


Conexión al FMS

El cableado suministrado también incorpora un conector Molex blanco para incorporar la manguera del FMS en caso de que la tractora lleve incorporado dicho conector.

Simplemente, conecte el Molex hembra con el macho de la manguera del FMB640/FMM640 y el conector verde FMS con el original de la tractora, en caso de que el vehículo lo aprovisione.


Sonda de temperatura inalámbrica

Colocar la sonda de temperatura inalámbrica al lado de la sonda del termógrafo, intentando que quede bien fijada y protegida de golpes externos.

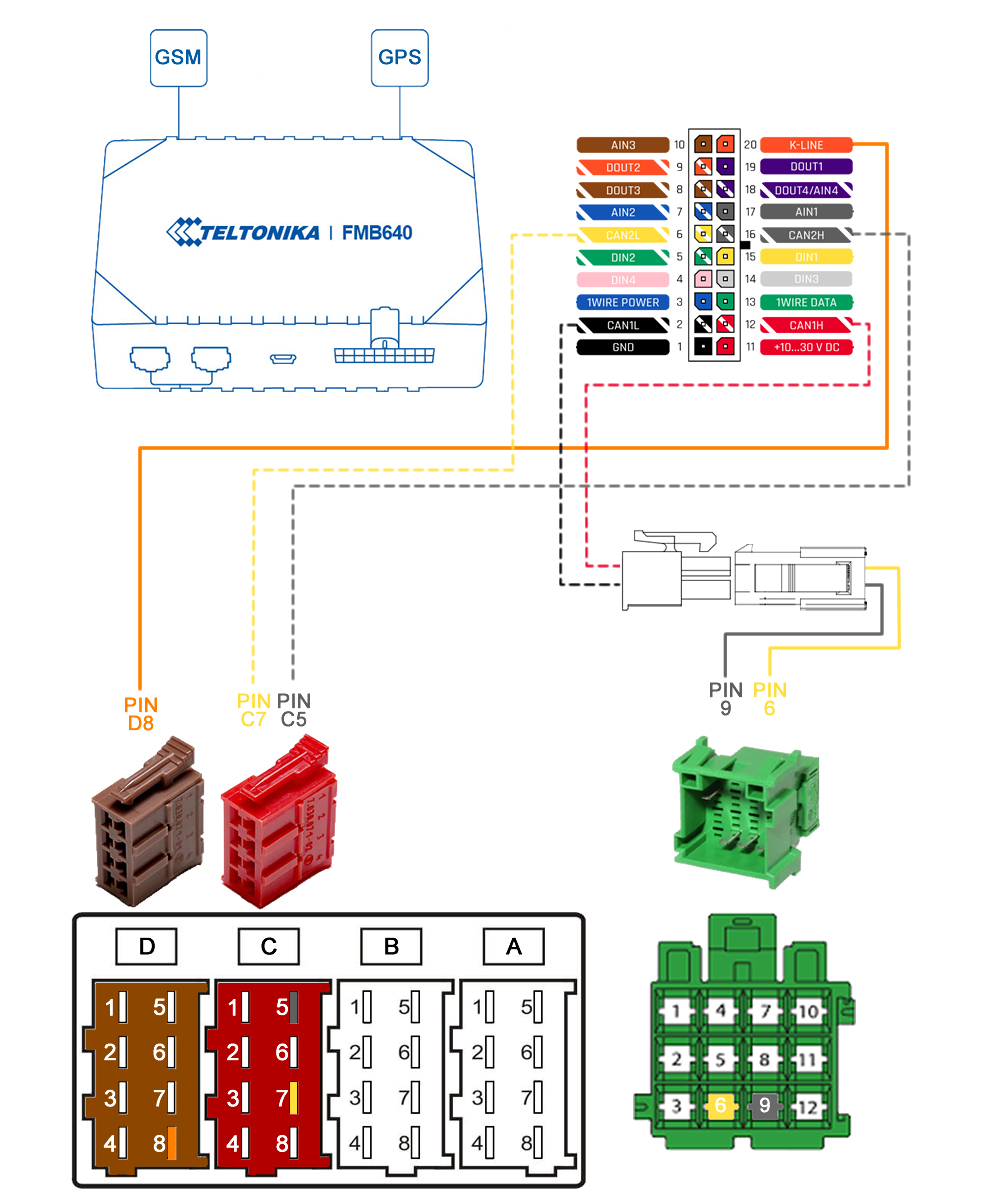

Esquema
